iND83220-面向iND83220-面向跨板高速通讯组网需求的车载LED阵列驱动应用
车规混合信号芯片厂商英迪芯微今日宣布推出面向iND83220-面向跨板高速通讯组网需求的车载LED阵列驱动应用-iND83220。该产品是英迪芯微的Rugby家族的最新产品。

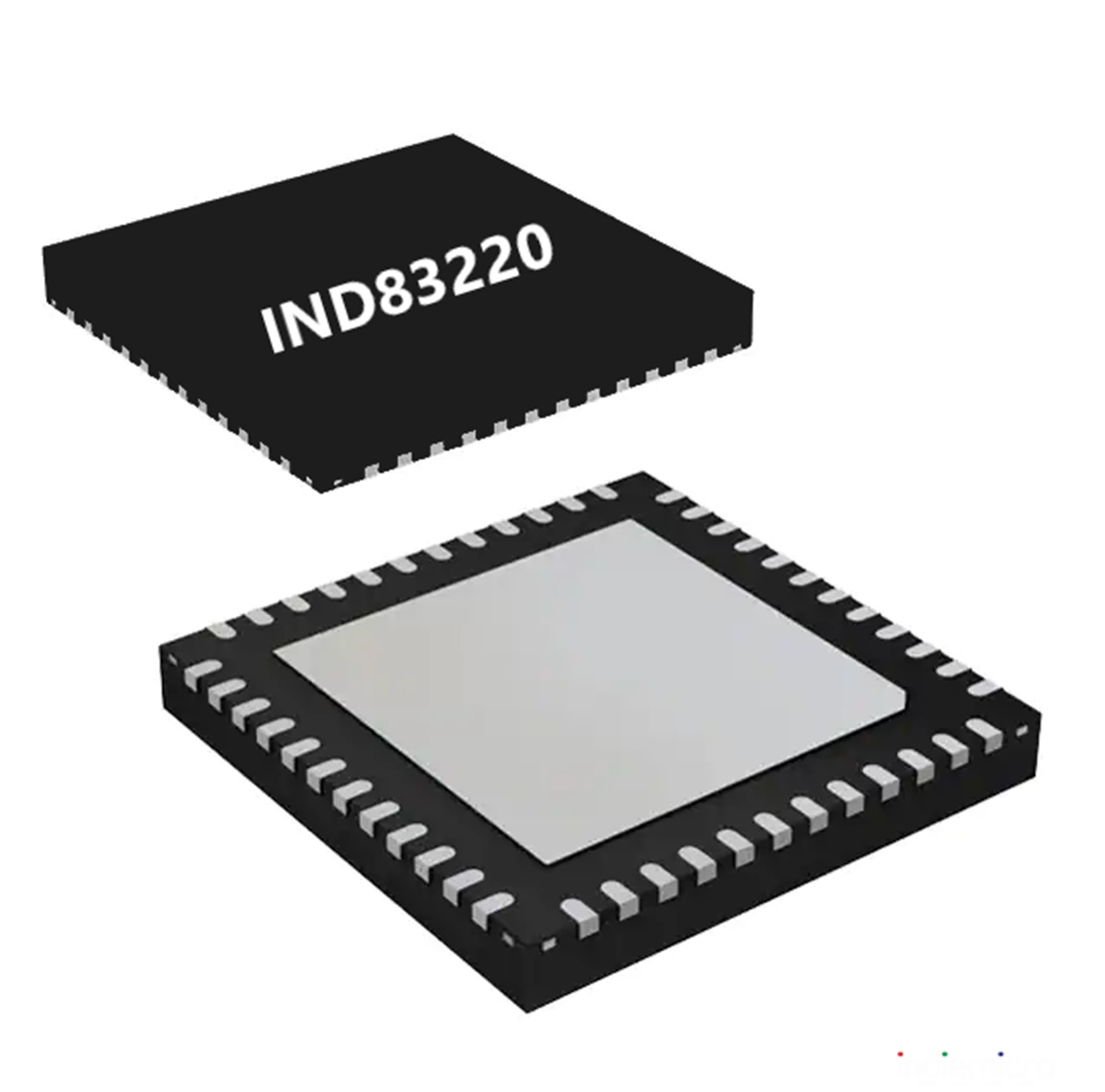

图1：iND83220 芯片产品图
- 高达2Mbps的ELINS™（UART CAN）接口
- 并通过芯片内部集成的CAN PHY，实现差分信号传输
- 同时集成ARM M0内核，可以单片实现颜色校准算法处理，电源管理，GPIO控制，LED驱动等功能。
- 采用QFN48 6*6mm封装
- 集成了高达27路恒流源，每路恒流源可以支持最大60mA
- 采用16 bit的PWM控制，并集成PN节电压检测电路，即可支持RGB驱动+混色控制，也可以支持单色LED驱动。
- 芯片内部集成2个分时功率开关。
当采用分时开关二分时控制时，单颗芯片可以独立控制18颗RGB LED，还可以通过芯片的GPIO控制外部分时电路，提供3/4/5分时的选择，进一步扩展LED的驱动数量，可以帮助客户显著减少驱动芯片使用数量，节约系统成本。

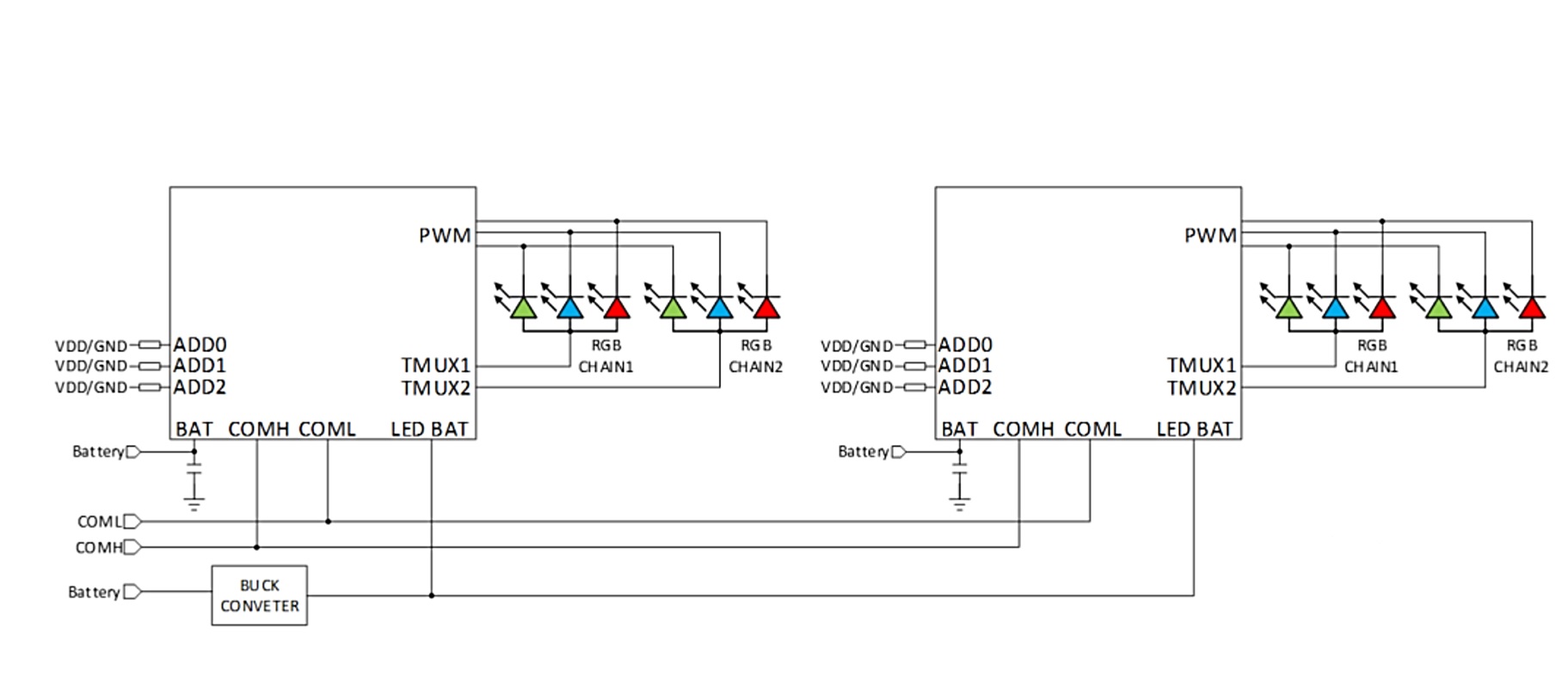

图2：iND83220 应用框图
应用场景
非常适合车内照明动态氛围灯，车外照明ISD（intelligent signal display）的人车交互的应用。
图3：iND83220 场景概念展示图
随着车上LED数量的增加以及动态效果复杂度的增加，系统对每颗LED的刷新响应速度的有了新的要求，LIN通讯的带宽已经捉襟见肘，无法适应越来越多的LED灯效的刷新。
iND83220的ELINS™（UART CAN）协议是英迪芯微自主开发的通讯协议，基于UART的硬件，在不增加太多系统成本的前提下，可以达到高达2Mbps的通讯速度，显著提升了LED的刷新速度，保证动态效果的可以实时地舒适地呈现，同时ELIN协议也优化了的通讯的鲁棒性试。
iND83220设计符合AEC-Q100标准，采用该产品的Tier 1客户能够为他们的汽车OEM合作伙伴开发极具竞争力的氛围灯/交互灯控制器,这些应用目前在车身应用上增长十分迅速。
技术支持

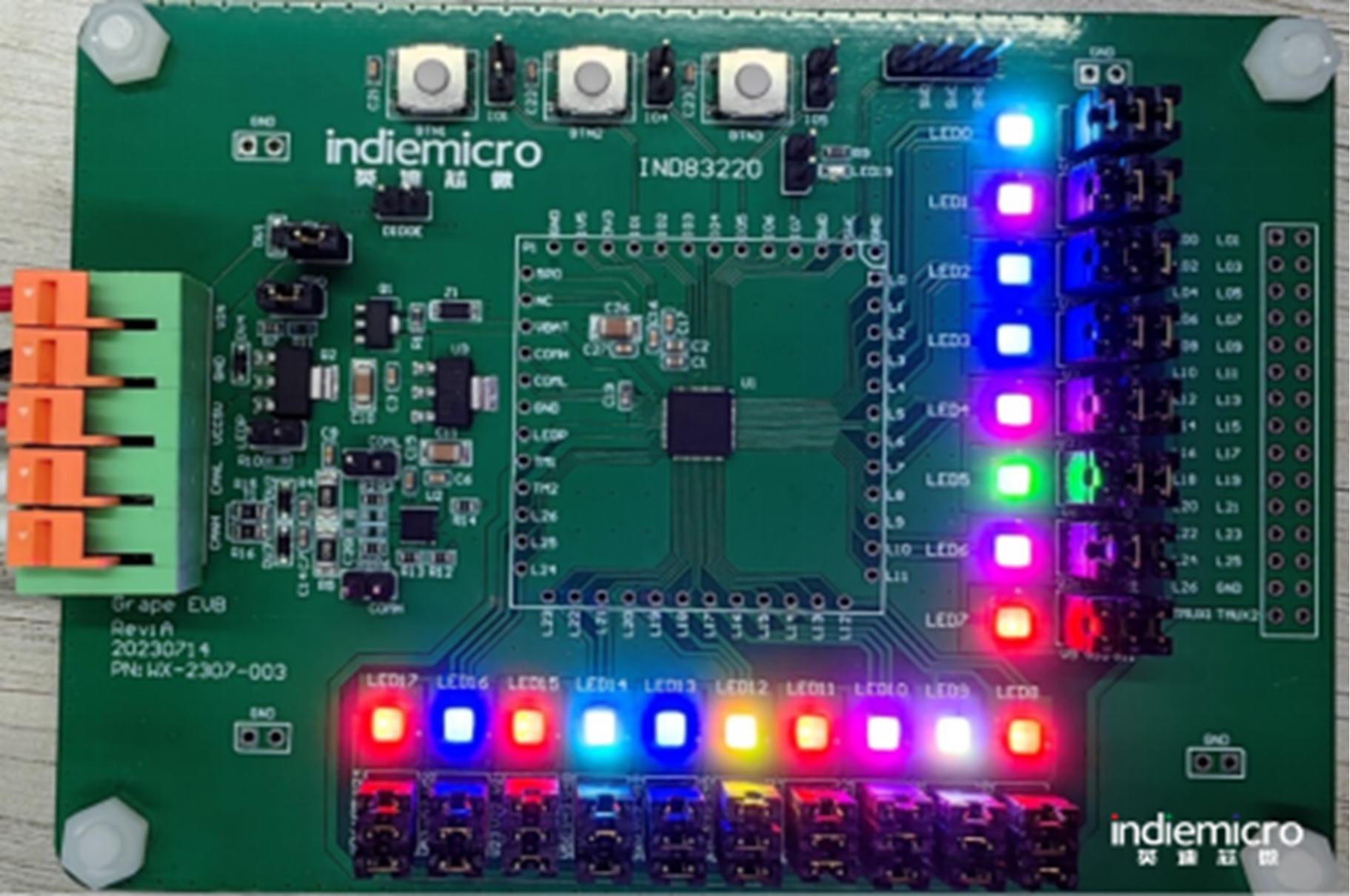

图4：iND83220 EVK展示，可独立控制18颗RGB LED
英迪芯微经验丰富的嵌入式应用工程师团队可以全力支持客户一次性完成项目的正确设计，并协助推进更快地完成项目。
ELINS=Enhanced LIN Slave ELINS BUS™ 现已申请商标。
