芯片介绍
Herzog(iND80230 )是一款集成了433MHz ISM band收发器的一款低电压、低功耗的高集成度的32位ARM M0 based的通用微处理器。
集成的无线收发器可操作在433MHz ISM band频段并可设置支持频段从310MHz到433MHz，其的发射频率可达+13dBm接收灵敏度可超过-110dBm，其接收电流仅为4mA，发射功率为18mA全面领先行业应用。
Herzog(iND80230 )芯片集成160KB flash,8KB SRAM在一颗芯片内，可以满足需要在芯片内实现丰富功能或需要大量信息存储的应用。其集成了多种时钟选择源包括：高精度RC振荡器（12MHz 1%精度）、低成本的30MHz的晶振及低功耗（<1uA）的10KHz辅助时钟及1个看门狗定时器可用于高性能低功耗设计的应用。
芯片外设集成19个通用GPIO，芯片还集成了1路SAR架构的8-10位ADC。
另外Herzog(iND80230 )还提供一路可与GPIO口复用的UART及SPI接口，详情可参考芯片数据手册。

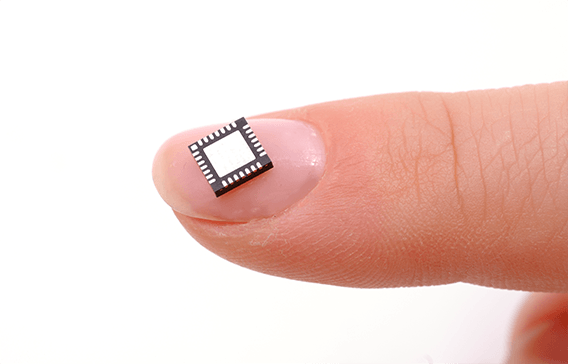

Herzog(iND80230 )的工作电压从2.5V到3.6V，非常适合物联网（IoT）及消费电子产品如：秘钥交换机的应用，芯片提供低成本的5x5mm QFN 及 QFP的封装。
芯片参数
| 参数名 | 参数值 | 备注 |
|---|---|---|
| 微处理器 | ARM M0 32-Bit MCU | |
| Flash | 160kB | |
| RAM | 8kB | |
| GPIO数量 | 19 | |
| LED驱动数量 | 2 | |
| 无线接口 | 433MHz 无线收发器 | |
| 模数转换（ADC） | 1×8-10位 | |
| 模数转换（ADC）通道数 | 1×19 | |
| 数模转换（DAC） | ||
| PWM | ||
| 其他参数 | 人体红外（PIR） | |
| 供电范围 | 2.5-3.6V | |
| 工作温度范围 | -40C ~ +85C | |
| 芯片封装 | 5×5 QFN/QFP |
文档/工具下载
| 文档分类 | 链接 | 上传时间 |
|---|---|---|
| 数据手册 | iND80230_Herzog_datasheet_rev1.1.pdf | 2018/02/25 |
| 产品简介 | herzog-ProductBrief.pdf | 2018/02/25 |
| 用户指导 | iND80230_Herzog_starter_guide_rev0.2.pdf | 2018/02/25 |
| 原理图 | iND80230_Herzog_schematiconly_EVKit_rev1.0.pdf | 2018/02/25 |
| SDK | HerzogSDK_R0116_00.00.01.10606-tag.zip | 2018/02/25 |
